Краткое введение

Мельница Raymond широко используется для высокотонкой обработки порошка более 280 видов неметаллических рудных материалов с твердостью по Моосу не более 9,3 и негорючих и взрывоопасных минеральных, химических и строительных отраслей с влажностью 6% или менее.

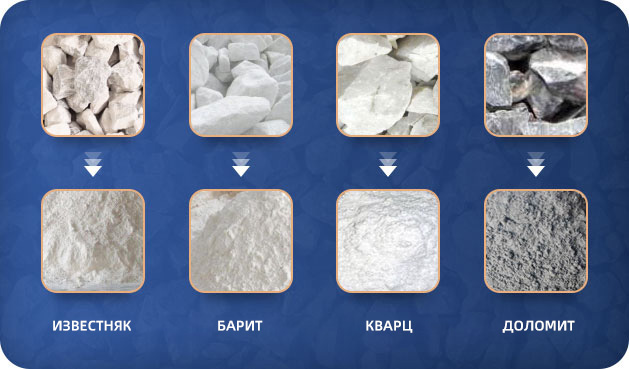

Подходит для---барита, кальцита, калиевого полевого шпата, талька, мрамора, известняка, доломита, флюорита, извести, активированной глины, активированного угля, бентонита, цемента, фосфатной руды, гипса и т. д.

Готовый продукт имеет размер частиц 80-325 меш и размер можно произвольно регулировать. Некоторые материалы могут достигать даже 600 ячеек.

Краткое введение

Принцип работы

Когда мельница Raymond работает, материал, который нужно измельчить, подается в машину из загрузочной воронки сбоку от кожуха, а устройство шлифовального валика, подвешенное на основной стойке, вращается вокруг вертикальной оси во время вращения. Из-за центробежной силы во время вращения шлифовальный валик качается наружу и давит на шлифовальное кольцо, так что лезвие загребает материал между шлифовальным валиком и шлифовальным кольцом, и цель измельчения материала достигается шлифовальным валиком.

Свяжитесь с нами для видеоэкскурсии по заводу

Основные структуры

Преимущества

Гарантии обслуживания

Технические данные

Model 4525 4119
Feeding Size(mm) ≤30 ≤25
Output Size(mm) 0.173-0.044 0.173-0.044
Shift Output of Different Material Fineness(t) 16-176 8-78
Rotation Speed of Central Shaft(r/min) 82 105
Ring Diameter(mm) 1770 1400
Roller Diameter(mm) 450 410
Roller Height(mm) 250 190
Main Motor(kw) Y315M-4-132 Y280S-4-75
Fan Motor Y315M-4-132 Y280S-4-75
Analyzer Motor YCT250-4A-18.5 YCT200-4B-7.5
Model HGM88 HGM95 HGM 100 HGM120 HGM130 HGM138 HGM160 HGM175 HGM190
Feeding size（mm） ＜20 ＜25 ＜25 ＜25 ＜25 ＜25 ＜30 ＜35 <40
Finished product size（mm） 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038
Processing capacity（t/h） 0.4-5 0.6-7 0.8-10 1.2-15 1.6-21 2-25 2.7-28 3-35 5-40
Central shaft rotate speed（r.min） 167 150 142 136 105 92.5 82 75 74
Diameter of pulverizing ring（mm） 908 1006 1075 1280 1400 1510 1770 1900 2040
Number Of pulverizing roller 3 3 3 3 4 4 5 5 4
Main motor power（kw） 22 30 45 55 75 90 132 185 280
Fan motor power（kw） 22 30 45 75 90 110 160 200 280
Analyzer motor power（kw） 5.5 7.5 11 15 18.5 22 22/30 30/45 55
Mesh Model FTMM-1021 FTMM-800
Output(kg/h) Power(kw/h) Output(kg/h) Power(kw/h)
400 6000-7000 22 4000-5000 27
800 3000-3500 45 1800-2100 60
1250 2000-2500 70 1200-1500 95
1500 1800-2000 73 1000-1200 110
1800 1500-1800 90 800-1000 136
2500 1200-1300 120 600-800 175
3000 900-1100 145 500-700 200
Parameter
Model		 Raymond mill62 High strength66 High strength76 High strength87 High strength92 High strength93 High strength97 Raymond mill4119 Raymond mill4525
Feeding
size（mm）		 <15 <15 <20 <25 <25 <25 <25 ≤25 ≤30
Size of finished
product（mm）		 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.044 0.173-0.044
Shift output of
 different material
fineness(t)		 0.6-9 1-20 1.5-25 2.8-33 3-36 3.5-40 4-52 8-78 16-176
Rotate speed
of central
shart（r/min）		 274 190 170 161 148 140 130 105 82
Diameter of
pulverizing
ring（mm）		 525 725 850 907.5 973 1006 1050 1400 1770
Diameter of
pulverizing
ring（mm）		 150 210 250 270 300 300 310 410 450
Height of
 pulverizing
roller（mm）		 100 150 150 150 160 160 170 190 250
Main Motor(kw) 7.5 15 18.5 22 30 30 37 75 132
Fan Motor 4-5.5 4-11 4-15 4-18.5 4-22 2-22 4-37 4-75 4-132
Analyzer Motor 6-1.1 6-2.2 6-2.2 6-2.2 6-2.2 6-3 4A-5.5 4B-7.5 4A-18.5
  Parameter Model Micropowder93 Micropowder92 Micropowder87 Micropowder76 Micropowder66
Feeding size(mm) ≤25 ≤25 ≤20 ≤20 ≤15
Size of finished product(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
Shift output of different material fineness(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
Rotate speed of pulverizing ring(r/min) 140 148 160 170 180
Diameter of pulverizing ring(mm) 1006 973 907.5 850 725
Diameter of pulverizing roller(mm) 300 300 270 250 210
Height of pulverizing roller(mm) 160 160 150 150 150
Main Motor(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
Fan Motor Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
Analyzer Motor YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3

Случаи и цены

мельница для измельчения каменного порошка мельница для измельчения каменного порошка
мельница для измельчения каменного порошка мельница для измельчения каменного порошка

Наша мельница Raymond экспортируется в более чем 160 стран, таких как Пакистан, Египет, Индонезия, Малайзия, Эфиопия, Нигерия, Южная Африка и т. д. Кроме того, мы предоставляем 100% заводскую цену и максимальную скидку для вас. Кроме того, если вы новичок в этой отрасли, мы предоставим вам профессиональные предложения и решения.Онлайн чат
